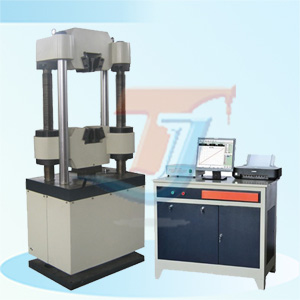

產品名稱： WEW-300B微機屏顯高強度螺栓拉力試驗機

產品型號： WEW-300B

產品品牌：騰捷

產品量程: 300KN

產品價格: 電議

產品瀏覽：次

咨詢熱線： 0531-87950095

聯系 Q Q： 2423078091

微機屏顯高強度螺栓抗拉強度試驗機,微機控制高強度螺栓拉力試驗機,高強度螺栓抗拉輔具,高強度螺栓剪切輔具

主要用途

WEW-300B微機屏顯高強度螺栓抗拉輕度試驗機主要用于高強度螺栓

、螺母的抗拉性能測試，主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸

、壓縮、彎曲等試驗可根據GB

、ISO

、JIS

、ASTM

、DIN及用戶提供的多種標準進行試驗和數據處理

。適用于冶金

、建筑、輕工

、航空

、航天、材料

、大專院校

、科研單位等領域。

。

功能介紹

、主機
主機采用油缸下置式主機，拉伸空間位于主機的上方

，壓縮

、彎曲試驗空間位于主機上方下橫梁和工作臺之間。
2
、傳動系統
下橫梁升降電機經減速器

、鏈傳動機構、絲杠副傳動

，實現拉伸

、壓縮空間的調整
3、液壓系統
為負載適應型進油節流調速系統

，手動閥控制試驗進程

。
油箱內的液壓油通過電機帶動油泵進入油路、濾油器

、送油閥

，進入油缸。通過手動控制送油閥的開口大小

，從而控制進入油缸的流量

，滿足加載的要求

。試驗完成后，打開回油閥卸荷并使油缸返回

。上下鉗口的夾緊

、松開通過兩個電磁換向閥控制。
4
、功能與特點：
a
、該試驗機采用手動閥進行試驗控制，驅動精密液壓缸

，完成對試樣的拉伸

、壓縮、抗彎抗折試驗

，符合國家標準GB/T228-2010《金屬室溫拉伸試驗方法》及GB/T246《金屬管壓扁試驗》

，及其他GB

、ASTM

、DIN、JIS等標準的要求

。設備完全按照GB/T3159-2008《液壓式萬能試驗機》及JJG139-1999《拉力、壓力和萬能試驗機》檢測章程要求

。
b

、采用品牌微機，完成試驗過程中試驗參數的設定

、數據采集

、處理、分析

、存儲及顯示（試驗數據包括：上下屈服點

、抗拉強度、斷裂強度

、彈性模量

、各點延伸率、Rp0.2等）

，控制及測量精密

、準確。
配有Windows萬能試驗機專用軟件

，根據國家標準或用戶提供的標準測量各材料的性能參數，并對試驗數據進行統計和處理

，然后輸出打印各種要求的試驗曲線及試驗報告

，設有試驗曲線放大

、比較、遍歷功能

、智能

、方便

。
c
、自建強大的試驗數據庫，試驗數據可隨時保存

、查詢

、調用，并可實現與用戶局域網和互聯網的數據傳輸與轉換

。
具有限位保護

，系統壓力過壓保護

，過流保護

，負荷超載保護等5．具有方便的手動開環控制功能，操作直接

、快速

、高效
5、屏幕顯示及軟件系統
a

、具有試驗力

、力

，峰值

、試樣變形、活塞位移

、試驗曲線的屏幕顯示功能

。
b、可以按GB228-2002《室溫材料金屬拉伸試驗方法》的要求完成試驗的數據處理

。
c

、測試原始記錄值、報告值按標準GB228的要求修約

。
d、加荷速率可手動控制

，可通過試驗力-時間曲線顯示

。。
e

、金屬拉伸試驗中可自動求取Fm

、Rel

、Reh、Rp

、Rt

、Agt、Z

、A

、Rm等參數，也可對Fel

、Fm等進行人工認定

，并據此打印結果?div id="jpandex" class="focus-wrap mb20 cf">？筛鶕?jù)要求打印不同內容的報告和曲線

。
f、可輸出并打印力-應變

，力-位移

，力-時間3中不同形式的曲線。
6

、安全保護裝置
當試驗力超過每檔最大試驗力的2%-5%時

，過載保護，停機

。
當活塞升起達到上極限位置時

，行程保護，油泵電機停機

。

應用標準

GB/T5782-2000六角頭螺栓
GB/T1228-2006鋼結構用高強度大六角頭螺栓
GB/T 1229 91 鋼結構用高強度大六角螺母
GB/T 1230 91 鋼結構用高強度墊圈
GB/T 1231 91 鋼結構用高強度大六角頭螺栓

、大六角螺母、墊圈技術條件
GB/T3632-2008鋼結構用扭剪型高強度螺栓連接副
GB/T 3633 1995 鋼結構用扭剪型高強度螺栓連接副技術條件
JG/T10-2009《鋼網架螺栓球節點》
GB-T3098.6-2000緊固件機械性能

、不銹鋼螺栓螺釘和螺柱
GB/T228-2010金屬材料室溫拉伸試驗方法
GB/T3159-2008《液壓式萬能試驗機》
JJG139-2009《拉力

、壓力和萬能試驗機》
GB3103.1-82 緊固件公差螺栓、螺釘和螺母
GB3103.2-82 緊固件公差用于精密機械的螺栓

、螺釘和螺母
GB3105-82 螺栓和螺釘?shù)念^下圓角半徑
GB3106-82 螺栓、螺釘和螺柱的公稱長度和普通螺栓的螺紋長度
GB5276-85 緊固件螺栓

、螺釘

、螺柱及螺母尺寸代號和標注
GB5277-85 緊固件螺栓和螺釘通孔
GB5286-85 螺栓、螺釘和螺母用平墊圈總方案
GB5779.1-86 緊固件表面缺陷螺栓

、螺釘和螺柱一般要求
GB5779.3-86 緊固件表面缺陷螺栓

、螺釘和螺柱特殊要求
GJB/T715.26-1990螺栓剪切試驗方法
GB/T6400-2007金屬材料線材和鉚釘剪切試驗方法
GB/T18683-1992剪切試驗方法

技術指標

序號	項 目名稱	參數
1	最大試驗力kN	300
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的2%~100%
4	夾緊方式	液壓夾緊
5	圓試樣夾持直徑范圍mm	Φ10～Φ30
6	扁試樣夾持厚度范圍mm	0~15
7	扁試樣夾持寬度mm	＞60
8	最大拉伸試驗空間mm	550
9	最大壓縮試驗空間mm	500
10	控制柜外形尺寸mm	1200×550×900
11	主機外形尺寸mm	780×650×2100
12	電機功率kW	2.1
13	主機質量kg	1600
14	立柱凈間距	450
15	上下壓盤尺寸mm	Φ160
16	彎曲支棍間距mm	450
17	彎曲支棍寬度mm	140
18	容許彎曲度mm	100
19	最大活塞行程mm	200
20	活塞最大移動速度mm/min	約80
21	試驗空間調整速度mm/min	約150

產品配置

序號	名稱	規 格	數量	備注
1	主機		1臺
2	油源		1套
3	控制柜		1臺
4	測控系統		1套
6	油壓傳感器		1只
7	拉伸編碼器		1只
8	計算機		1臺	聯想
9	打印機		1臺	HP
10	圓試樣鉗口mm	Φ10~Φ20、Φ20~Φ32	各1副
11	扁試樣鉗口mm	0~15 ，	各1副
12	壓縮附具mm		1套
13	彎曲試驗附具		1套
14	隨機文件		1套
15	油泵		1套
16	電機		1套
